| Markenbezeichnung: | ANS |
| Modellnummer: | ANS-RCBO-32A |
| MOQ: | 1PC |
| Preis: | USD |
| Verpackungsdetails: | Standardexportverpackung |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

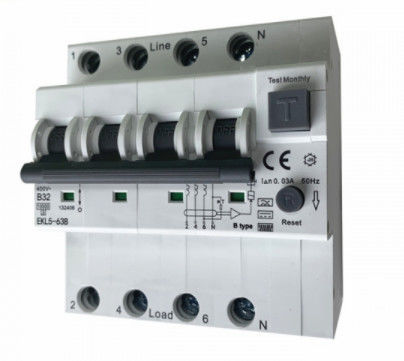

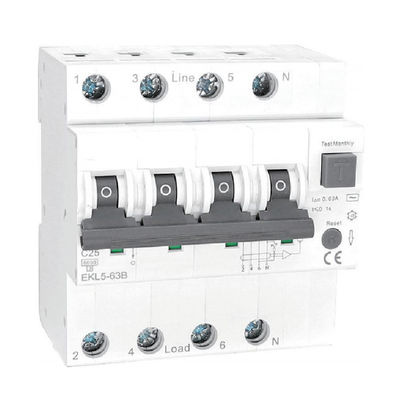

B RCCB mit Überstromschutz Art Pfosten B32 MCB RCD B RCBO 4 Leistungsschalter
Technische Daten
| Modus | Elektronisch | ||||||||||||||||||||||||||||||
| Art Nennstrom herein |
B16,20,25,32,40,50,63A | ||||||||||||||||||||||||||||||
| Polen | 2P (1P+N), 4P (3P+N) | ||||||||||||||||||||||||||||||
| 2P 240V~ | |||||||||||||||||||||||||||||||
| Nennspannung Ue Isolierungsspannung Ui |
4P 415V~ | ||||||||||||||||||||||||||||||
| 500V | |||||||||||||||||||||||||||||||
| Bewertete Frequenz | 50/60Hz | ||||||||||||||||||||||||||||||
| Bewerteter Restbetriebsstrom (herein△) | 30,100,300mA | ||||||||||||||||||||||||||||||
| Abschaltzeit darunter herein△ | ≤0.1s (s-Art <0.5s) | ||||||||||||||||||||||||||||||
| Bewertetes Ausschaltvermögen | 6,000A | ||||||||||||||||||||||||||||||
| Energie, die Klasse begrenzt | 3 | ||||||||||||||||||||||||||||||
| Bewertete Antriebwiderstandsspannung (1.5/50) Uimp | 4,000V | ||||||||||||||||||||||||||||||
| Dielektrische Prüfspannung an ind. Freq. für 1min | 2kV | ||||||||||||||||||||||||||||||
| Verschmutzungsgrad | 2 | ||||||||||||||||||||||||||||||
| Thermomagnetische Freigabeeigenschaft | B, C | ||||||||||||||||||||||||||||||
Anwendung
Mechanische Eigenschaften
| Elektrische Lebensdauer | 4.000 Zyklen | ||||||||||||||||||||||||||||||
| Mechanische Lebensdauer KontaktStellungsanzeiger |
10.000 Zyklen Ja |
||||||||||||||||||||||||||||||
| Schutzgrad | IP20 | ||||||||||||||||||||||||||||||
| Beziehen Sie Temperatur für die Einstellung des Thermoelements | 30℃ | ||||||||||||||||||||||||||||||
| Umgebende Temperatur (mit täglichem average≤35℃) | -5℃~+40℃ | ||||||||||||||||||||||||||||||
| Lagertemperatur | -25℃~+70℃ | ||||||||||||||||||||||||||||||
Installation
| Terminalverbindungsart Terminalgrößenspitze/-unterseite für Kabel |
Verkabeln Sie,/Pin-artiger busbar/U-type Hauptleitungsträger 25mm2 18-3AWG |
||||||||||||||||||||||||||||||
| Terminalgrößenspitze/-unterseite für Hauptleitungsträger | 25mm2 18-3AWG | ||||||||||||||||||||||||||||||
| Anzugsmoment | 2.5Nm 22In-lbs | ||||||||||||||||||||||||||||||
| Montage | Auf Hutschiene EN60715 (35mm) mittels des schnellen Clipgerätes | ||||||||||||||||||||||||||||||
| Verbindung | Von der Spitze | ||||||||||||||||||||||||||||||
| Hilfskontakt | EKM1-OF | ||||||||||||||||||||||||||||||
| Warnungskontakt Weichenfreigabe |
EKM1-FB EKM1-MX |
||||||||||||||||||||||||||||||
| Zurückbleibenwinkel 0° |
In>0.01A△ 0.35In≤I△≤1.4I△n△ |
In≤0.01A△ 0.35In≤I△≤2I△n△ |
|||||||||||||||||||||||||||||
| 90° | 0.25In≤I△≤1.4I△n△ | 0.25In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
| 135° | 0.11In≤I△≤1.4I△n△ | 0.11In≤I△≤2I△n△ | |||||||||||||||||||||||||||||
Bescheinigung: TUV
|
|
